Kuinka kelkkatyyppinen upotettava aksiaalivirtauspumppu voi muuttaa suuritehoisia vesihuoltoprojekteja

Ammattimaisena pumppujen valmistajana ja toimittajana Kiinassa,KairuntarjoaaKelkkatyyppinen upotettava aksiaalivirtauspumppuvaativiin vedensiirtosovelluksiin, joissa suuri virtauskapasiteetti, matala painekorkeus ja yksinkertaistettu asennus ovat välttämättömiä. Tämä ratkaisu, joka on suunniteltu integroidulla pumppu- ja moottorirakenteella ja kelkkatyyppisellä alustalla, tukee kunnallisia viemäröinti-, tulvientorjunta-, maatalouden kastelu- ja vesihuoltoprojekteja ja auttaa vähentämään asennuksen monimutkaisuutta ja infrastruktuurikustannuksia.

Kelkkatyyppinen upotettava aksiaalivirtauspumppu on suunniteltu siirtämään suuria määriä vettä suhteellisen matalan paineen olosuhteissa. Sen upotettu moottorikokoonpano ja kelkkatyyppinen tukirakenne tekevät siitä sopivan projekteihin, joissa tavanomaiset pumppuasennukset vaativat laajaa maa- ja vesirakennustyötä tai monimutkaisia ​​kohdistusprosesseja. Tämä opas selittää sen toimintaperiaatteen, tärkeimmät edut, tekniset tiedot, tyypilliset sovellukset ja valintanäkökohdat. Se vertailee myös edustavia malleja auttaakseen insinöörejä, urakoitsijoita, hankintaryhmiä ja projektien omistajia tunnistamaan laitteet, jotka vastaavat heidän vaadittua virtausnopeutta, kokonaiskorkeutta, virtalähdettä ja käyttöympäristöä.

Sisällysluettelo

1. Mikä on kelkkatyyppinen upotettava aksiaalivirtauspumppu?
2. Kuinka pumppu toimii?
3. Mitkä ovat sen tärkeimmät edut?
4. Mitä teknisiä tietoja ostajien tulisi vertailla?
5. Missä tätä pumppua voidaan käyttää?
6. Kuinka valitset oikean pumppumallin?
7. Mitkä asennus- ja huoltokäytännöt ovat tärkeimpiä?
8. Usein kysytyt kysymykset
9. Johtopäätös: Luotettavan vedensiirtoratkaisun valitseminen

1. Mikä on kelkkatyyppinen upotettava aksiaalivirtauspumppu?

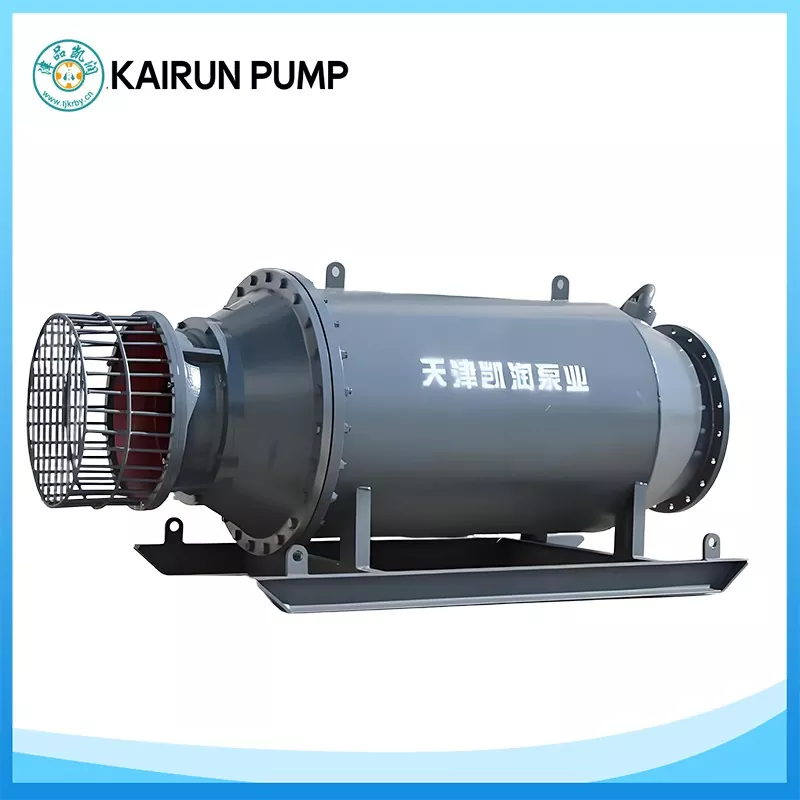

Kelkkatyyppinen upotettava aksiaalivirtauspumppu on erikoistunut pumppuyksikkö, jossa yhdistyvät aksiaalivirtaushydrauliikka, uppomoottori ja kelkan muotoinen tukialusta. Se on tarkoitettu ensisijaisesti sovelluksiin, joissa vaaditaan huomattavaa veden liikettä ilman korkeaa poistokorkeutta.

Toisin kuin asennukset, jotka riippuvat erillisestä pumpun akselista tai pysyvästä, monimutkaisesta pumppuhuonerakenteesta, kelkkatyyppinen kokoonpano tarjoaa joustavamman asennustavan. Kohteen pohjaratkaisusta ja varustelurakenteesta riippuen laite voidaan asentaa vaakasuoraan tai vinoon kulmaan valmistajan asennusvaatimusten mukaisesti.

Integroitu suunnittelu on erityisen hyödyllinen hankkeissa, joissa vedenpinnat vaihtelevat, rakennustila on rajoitettu, tilapäisiä tyhjennystarpeita tai olemassa olevien pumpputilojen saneeraustarpeita.

Insinööreille ja hankintatiimeille tärkeintä on, että pumppu on suunniteltu tiettyä hydraulista käyttötarkoitusta varten. Sen soveltuvuus riippuu vaaditusta virtauksesta, järjestelmän kokonaiskorkeudesta, veden laadusta, upotusolosuhteista ja sähkönsyötöstä – ei pelkästään moottorin nimellistehosta.

2. Kuinka pumppu toimii?

Aksiaalivirtauspumpun toimintaperiaate perustuu energian siirtämiseen veteen potkurimaisen juoksupyörän kautta. Kun juoksupyörä pyörii, se tuottaa virtauksen ensisijaisesti pumpun akselin suuntaisesti, mikä mahdollistaa suurten nestemäärien liikkumisen tehokkaasti suhteellisen matalakorkoisissa olosuhteissa.

Upotettavassa kokoonpanossa moottori ja pumppu toimivat veden alla. Moottori käyttää juoksupyörää suoraan integroidun järjestelyn kautta, mikä vähentää perinteisten ulkoisten käyttökomponenttien tarvetta. Kelkkatyyppinen alusta tukee yksikköä ja helpottaa sijoittamista asennuksen aikana.

Peruskäyttöprosessi sisältää seuraavat vaiheet:

1. Vedenotto:Vesi tulee pumppuun suunnitellun tulokanavan kautta.
2. Energian siirto:Pyörivä juoksupyörä siirtää mekaanista energiaa nesteeseen.
3. Aksiaalinen purkaus:Juoksupyörä kiihdyttää vettä akselin suunnassa.
4. Veden kuljetus:Purkausjärjestely ohjaa virtauksen kohti viemärikanavaa, kastelujärjestelmää tai muuta kohdetta.

Koska aksiaalivirtauspumput asettavat etusijalle virtauskapasiteetin poikkeuksellisen korkean paineen sijaan, ne soveltuvat erityisen hyvin matalan nostovoiman siirtoon. Oikea hydrauliikkavalinta on välttämätöntä: suunnitellun käyttöalueen ulkopuolella toimivan pumpun hyötysuhde voi heikentyä, tärinä voi lisääntyä tai huoltotarve kasvaa.

3. Mitkä ovat kelkkatyyppisen upotettavan aksiaalivirtauspumpun tärkeimmät edut?

3.1 Yksinkertaistettu asennus

Integroitu rakenne ja kelkkatyyppinen alusta voivat vähentää monimutkaisten perustusten ja pumppu-akselien kohdistuksen tarvetta. Tämä on arvokasta hätäviemäröintiprojekteissa, tilapäisissä vedensiirtoasemissa ja olemassa olevan infrastruktuurin päivityksissä. Kairunin tuotetietojen mukaan maa- ja vesirakentamisen kustannussäästöt ovat 30–40 % perinteisiin pumppuasemajärjestelyihin verrattuna. Todelliset säästöt riippuvat työmaan olosuhteista, asennuksen laajuudesta ja vertailussa käytetystä vaihtoehtoisesta suunnittelusta.

3.2 Suuri virtauskapasiteetti matalalla korkeudella

Aksiaalivirtaushydrauliikka soveltuu hyvin suurten vesimäärien siirtämiseen suhteellisen pienillä korkeuseroilla. Tämä tekee pumpusta käytännöllisen ehdokkaan tulvapoistoon, viljelymaan kasteluun, jokien säätelyyn ja teollisuuden kiertovesijärjestelmiin.

3.3 Sopeutuvuus muuttuviin vedenpintoihin

Joet, järvet, tekoaltaat ja matalat valuma-alueet kokevat usein merkittäviä vedenpinnan vaihteluita. Sopivasti konfiguroitu uppopumppu voi toimia määritellyllä upotusalueella ilman, että vaaditaan samaa järjestelyä kuin perinteinen kuiva-asennettava pumppuyksikkö.

3.4 Suojaus upotettua käyttöä varten

Kairun listaa IP68-suojausluokituksen, F-luokan eristyksen, kaksoismekaanisen tiivistyksen ja suojatoiminnot vuotojen, käämien ylikuumenemisen ja ylikuormituksen tai vaihehäviön varalta. Nämä ominaisuudet voivat tukea luotettavaa toimintaa, kun ne on määritetty, asennettu ja huollettu oikein. Ostajien tulee vahvistaa valitsemansa mallin tarkka suoja- ja valvontapaketti.

3.5 Mahdolliset energia- ja käyttökustannukset

Tehokas hydrauliikkasuunnittelu ja oikea moottorin valinta voivat auttaa vähentämään energiankulutusta jatkuvan vedensiirron aikana. Kairun raportoi noin 15 %:n energiansäästön perinteisiin laitteisiin verrattuna. Mielekkään vertailun saamiseksi ostajien tulee arvioida todellista käyttöpisteen tehokkuutta, vuotuisia käyttötunteja, sähkötariffeja ja vaihtoehtoisen pumpun suorituskykyä.

4. Mitä teknisiä tietoja ostajien tulee vertailla?

Ennen kuin ostat kelkkatyyppisen upotettavan aksiaalivirtauspumpun, insinöörien tulee vertailla nimellisvirtausaluetta, nostokorkeutta, moottorin tehoa, syöttöjännitettä ja suunniteltua sovellusta. Seuraavassa taulukossa on yhteenveto Kairunin julkaisemista edustavista malleista.

Tärkeää:Nämä luvut ovat julkaistuja mallisarjoja, eivät takaa, että kaikki virtauksen ja nousun yhdistelmät voidaan saavuttaa samanaikaisesti. Lopullinen toimintapiste on verrattava valmistajan suorituskykykäyrään ja todellisiin järjestelmävaatimuksiin.

Lisätietoja teknisestä kontekstista on Kairunin kelkkatyyppisen upotettavan aksiaalivirtauspumpun tuotesivulla ja sen laajemmalla uppoaksiaalisella virtauspumppuvalikoimalla.

5. Missä tätä pumppua voidaan käyttää?

Suuren virtauksen, matalan noston ja joustavan asennuksen yhdistelmä tekee tästä pumpusta sopivan useille vesihuollon aloille.

Kunnallinen viemäröinti ja tulvatorjunta

Kunnat ja viemäriurakoitsijat voivat harkita tätä pumppua hulevesien tyhjentämiseen, matalien kaupunkialueiden, jokien viemäriasemien ja hätäveden poistoon. Nopea käyttöönotto voi olla erityisen arvokasta, kun tulvaolosuhteet vaativat käytännöllisen vaihtoehdon pysyvän pumppauslaitoksen rakentamiselle.

Maatalouden kastelu

Suuret maatilat ja kasteluprojektit joutuvat usein siirtämään vesiä joista, kanavista, säiliöistä tai muista lähteistä maatalouden jakelujärjestelmiin. Sopivan mallin valitseminen voi auttaa vastaamaan sesongin kysyntään tarvittavaan vesimäärään ja käytettävissä olevaan pumppauskorkeuteen.

Vesihuolto ja jokien hoito

Vesiensuojeluprojekteissa voidaan käyttää aksiaalivirtauspumppuja säiliön siirtoon, ekologiseen veden täydentämiseen, jokien säätelyyn ja tilapäiseen tyhjennykseen rakentamisen aikana. Asennusjärjestelyssä tulee ottaa huomioon muuttuvat vedenpinnat, sedimentin kerääntyminen, tuloolosuhteet ja huoltoon pääsy.

Teollinen vesikierto

Teollisuuspuistot ja valitut käsittelylaitokset voivat vaatia suuria vesikiertoja tai sadeveden nostoja. Pumpun soveltuvuus riippuu nesteen lämpötilasta, kiintoaineesta, syövyttävyydestä ja muista käyttöominaisuuksista. Sovellukset, joissa käytetään kemiallisesti aggressiivisia nesteitä tai hankaavia kiinteitä aineita, vaativat erityisiä materiaalien ja hydraulisten yhteensopivuustarkistuksia.

Lisätietoja laajemmasta laitekategoriasta on Kairunin artikkelissa uppoatettavista aksiaalivirtauspumpuista korkeavirtausveden siirtoon.

6. Kuinka valitset oikean pumppumallin?

Pumpun valinta pelkästään sen suurimman virtausnopeuden tai moottorin tehon perusteella voi johtaa tarpeettomaan energiankulutukseen tai riittämättömään suorituskykyyn. Luotettavampi valintaprosessi alkaa hydraulisesta työstä ja toimintaympäristöstä.

• Määritä tarvittava virtausnopeus:Laske normaali-, huippu- ja hätäveden siirtotarve kuutiometreinä tunnissa.
• Laske dynaaminen kokonaispää:Sisällytä korkeuserot, poistopainevaatimukset ja häviöt putkien, venttiilien, mutkien ja muiden komponenttien kautta.
• Arvioi vesiolosuhteet:Tarkista lämpötila, hiekkapitoisuus, suspendoituneet kiintoaineet ja kemialliset ominaisuudet. Kairun määrittelee referenssituotteelle väliaineen lämpötilaksi enintään 50 °C ja hiekkapitoisuuden enintään 2 %.
• Tarkista sähkönsyöttö:Tarkista jännite, taajuus, käytettävissä oleva teho, käynnistystapa ja suojausvaatimukset toimittajalta.
• Arvioi asennusolosuhteet:Tarkista veden syvyys, tuloaukon välys, pohjatuki, poistojärjestely, kaapelin reititys ja huoltoon pääsy.
• Tarkista elinkaarikustannukset:Vertaa energiankulutusta, arvioituja käyttötunteja, huoltovälejä, varaosia ja asennuskuluja.
• Pyydä suorituskykydokumentaatio:Pyydä pumpun käyrä, tehokkuustiedot, mittapiirrokset, soveltuvat suojatiedot ja suositellut käyttörajat.

Hyvin sovitetun pumpun tulee täyttää projektin vaadittu käyttöpiste ja pysyä valmistajan suositteleman toiminta-alueen sisällä. Projekteissa, joissa vedenkorkeudet vaihtelevat tai kausiluonteinen kysyntä muuttuu, insinöörien tulee myös määrittää, onko vaihtuvataajuinen ohjaus sopiva.

7. Mitkä asennus- ja huoltokäytännöt ovat tärkeimpiä?

Oikea asennus ja rutiinitarkastus ovat välttämättömiä vedenalaisten pumppauslaitteiden suojaamiseksi. Hyvin suunniteltukin yksikkö voi kärsiä ennenaikaisesta kulumisesta, jos tuloaukko on tukossa, sähköjärjestelmä on asennettu väärin tai pumppu toimii määritettyjen rajojen ulkopuolella.

Asennuksen tarkistuslista

• Kiinnitä kelkkatyyppinen alusta hyväksyttyjen asennuspiirustusten ja työpaikan olosuhteiden mukaisesti.
• Säilytä tarvittava välys pumpun tuloaukon ja pohjasedimenttikerroksen välillä. Kairun suosittelee vähintään 0,5 metriä referenssituotteelle projektikohtaisten vaatimusten mukaisesti.
• Reititä ja suojaa virtajohdot hankaukselta, puristumiselta ja teräviltä reunoilta ja varmista, että kaikki sähköliitännät on tiivistetty kunnolla.
• Tarkista määritetty asennuskulma, upotussyvyys, tulovirtausolosuhteet ja poistokokoonpano.
• Tarkista ennen käyttöönottoa sähköliitännät, suojalaitteet, juoksupyörän liikkumisvapaus ja pyörimissuunta valmistajan hyväksymällä menettelyllä.

Rutiinihuollon tarkistuslista

• Tarkkaile käyttövirtaa, jännitettä, melua, tärinää ja vedenpurkauksen suorituskykyä.
• Pysäytä laite, jos siinä esiintyy epänormaalia tärinää, epätavallista ääntä, ylikuumenemista tai odottamattomia virran muutoksia.
• Tarkasta mekaaniset tiivisteet, kaapelin eristys ja suojavalvontatoiminnot valmistajan määräämin väliajoin.
• Poista kertyneet roskat ja tarkasta juoksupyörä käyttöolosuhteiden niin vaatiessa.
• Vältä kuivakäyntiä ja käyttöä määritettyjen veden lämpötila- tai hiekkapitoisuusrajojen yli.
• Ennen pitkää sammuttamista, eristä virtalähde ja noudata hyväksyttyjä puhdistus-, tarkastus-, varastointi- ja uudelleenkäynnistysmenettelyjä.

Huoltovälejä tulee säätää käyttötuntien, veden laadun, vuodenajan käytön ja valmistajan ohjeiden mukaan. Sähköeristystä ja asianmukaisia ​​turvatoimenpiteitä on noudatettava ennen tarkastusta tai huoltoa.

8. Usein kysytyt kysymykset

K1: Mikä on kelkkatyyppisen upotettavan aksiaalivirtauspumpun päätarkoitus?

Sen ensisijainen tarkoitus on siirtää suuria määriä vettä suhteellisen matalalla nostokorkeudella. Yleisiä sovelluksia ovat tulvatorjunta, kunnallinen salaojitus, maatalouden kastelu, jokien hoito ja teollinen vesikierto.

Q2: Kuinka paljon vettä Kairun-kelkkatyyppinen pumppu pystyy käsittelemään?

Kairunin tuotesivulla luetellut edustavat mallit kattavat virtaukset vaihtelevat 500-15 000 m³/h. Vaadittu virtausnopeus ja nostokorkeus on tarkistettava valitun mallin suorituskykykäyrästä ennen ostamista.

Q3: Poistaako kelkkatyyppinen suunnittelu maa- ja vesirakentamisen tarpeen?

Se voi vähentää laajojen rakennustöiden tarvetta verrattuna tiettyihin perinteisiin pumppuasemajärjestelyihin. Työpaikan valmistelua, alustan tukea, ankkurointia, purkausliitäntöjä, sähköinfrastruktuuria ja muita asennusvaatimuksia voidaan kuitenkin edelleen soveltaa.

Q4: Voiko pumppu toimia jätevedessä?

Se voi sopia kevyelle jätevedelle tai vastaavalle aineelle määritetyissä käyttörajoissa. Ostajien tulee varmistaa sallitut kuiva-aineet, hiekkapitoisuus, lämpötila, siipipyörän kokoonpano ja materiaalien yhteensopivuus ennen sen käyttöä jätevesisovelluksissa.

Q5: Mitä tietoja minun tulee antaa, kun pyydän tarjousta?

Ilmoita vaadittu virtausnopeus, kokonaiskorkeus, veden ominaisuudet, käyttöveden tasot, syöttöjännite ja taajuus, asennusolosuhteet, käyttöjakso ja projektin sijainti. Piirustukset, valokuvat tai olemassa olevat pumpputiedot voivat myös auttaa toimittajaa arvioimaan sovelluksen.

Kysymys 6: Voidaanko pumppua käyttää tulvien hätätyhjennykseen?

Kyllä, oikein valittua ja konfiguroitua yksikköä voidaan harkita hätätyhjennykseksi. Projektiryhmien tulee tarkistaa käyttöönottoaika, käytettävissä oleva teho, tyhjennysreitit, veden syvyys ja todellinen hydraulinen kapasiteetti, joka tarvitaan huipputulvaolosuhteissa.

9. Johtopäätös: Luotettavan vedensiirtoratkaisun valitseminen

Kelkkatyyppinen upotettava aksiaalivirtauspumppu on käytännöllinen vaihtoehto vesihuoltoprojekteihin, jotka vaativat suurta virtausta, suhteellisen matalaa nostokorkeutta ja joustavaa asennusjärjestelyä. Sen integroitu rakenne voi yksinkertaistaa käyttöönottoa, kun taas asianmukainen hydrauliikkavalinta, sähkösuojaus ja ennaltaehkäisevä huolto tukevat luotettavaa toimintaa laitteen koko käyttöiän ajan.

Kuntien, kasteluurakoitsijoiden, teollisuuden toimijoiden ja vesihuoltoprojektiryhmien paras ostopäätös alkaa tarkasta käyttötiedosta ja selkeästä ymmärryksestä paikan rajoituksista. Kairun tarjoaa edustavia kelkkamalleja erilaisiin virtausvaatimuksiin maaseudun salaojituksesta laajamittaiseen vedensäätöön. Jos vertaat pumppujen kapasiteettia tai suunnittelet uutta asennusta,ota meihin yhteyttäkeskustellaksesi vaaditusta virtausnopeudesta, kokonaiskorkeudesta, käyttöolosuhteista ja projektin teknisistä tiedoista. Tiimimme voi auttaa sinua arvioimaan sopivan mallin ja kysymään sovellukseesi tarvittavat tekniset tiedot.
